PMB LUFTLAGER UND LUFTLAGERDORNE

Auswuchten mit PMB Luftlagern CAROBA® AirBearings: Hochpräzise Messergebnisse für geringste Restunwuchten

Die Anforderungen an Ihre Produkte heute und in Zukunft werden immer höher und fordernder. Die Trends hin zu höheren Drehzahlen und gestiegene Ansprüche an Qualität und Genauigkeit fordern geringste Restunwuchten. Die zu wuchtenden Bauteile werden dabei immer kleiner und drehen für gleiche oder steigende Leistung immer schneller. Die Spezifikationen an die erreichte Wuchtung verändert sich ebenso, das Auswuchten wird immer wichtiger für die zuverlässige Funktion und Leistungsfähigkeit.

Die Wuchtung auf Gleitlagern oder Rollen stößt bei steigenden Anforderungen irgendwann an physikalische Grenzen - der Einfluss der Wellenoberfläche auf das Auswuchtergebnis steigt mit sinkender Bauteilgröße und steigender Genauigkeit. Die Wuchtung in PMB Luftlagern ist hier die Lösung, die auch bei größeren Bauteilen Vorteile bringt.

Vorteile der PMB CAROBA® AirBearings

  • Berührungsfreie Lagerung der zu wuchtenden Bauteile - die Bauteile schweben schonend auf einem Luftpolster
  • Geringe / keine Abnutzung der Luftlager, lange Lebensdauer
  • Erreichen von Restunwuchten besser 1mg*mm (< 0,001 g*mm) und Wuchtgüten besser 0,005 mm/s
  • Sehr hohe Reproduzier- und Wiederholgenauigkeiten der Messergebnisse bis in den µ-Gramm Bereich
  • Auswuchtdrehzahlen bis zur späteren Betriebsdrehzahl
  • Kostenreduktion durch schnellere Bearbeitung der Wuchtobjekte
  • Einfachere Messung, dadurch steigende Messsicherheit durch weniger Anwenderfehler
  • Frei von Schmierstoffen wie Ölen und Fetten, somit sehr gut geeignet für empfindliche Objekte z.B. aus der Medizintechnik oder Optik

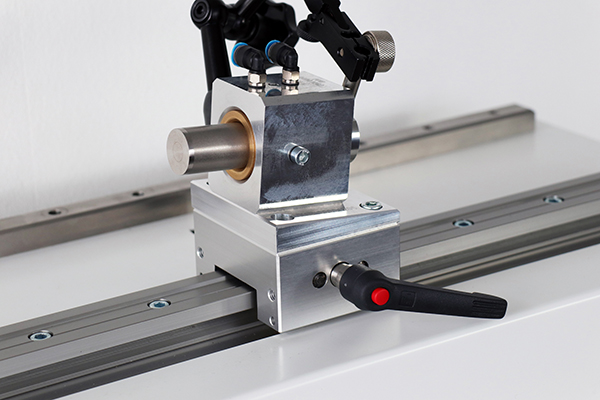

CAROBA® AirBearings Luftlager und Luftlagerdorne von PMB

Wir bei PMB entwickeln, konstruieren und fertigen unsere Luftlager CAROBA®AirBearings selbst. In hoher Qualität passgenau auf Ihr Produkt ausgelegt. Um optimale Laufeigenschaften sicherzustellen fahren wir das Luftlager mit ihrem Bauteil ein.

  • Für Wellen, Rotoren, Spindeln und sonstige zylindrischen Bauteile mit Lagerflächen am Außendurchmesser setzen wir erfolgreich unsere Luftlager ein.
  • Komplexe Bauteile mit dickerem Mittelteil werden mit unserem, in der Horizontalachse teilbaren Luftlager gewuchtet. Sie profitieren von den gleichen präzisen Messergebnissen und geringsten Restunwuchten, wie sie unser einteiligen Luftlager ermöglichen.
  • Bauteile mit axialen Bohrungen (auch gestuft möglich) als Lagerfläche (z.B. Verdichterräder) lagern wir auf unseren Luftlagerdornen auf.

Wir bei PMB beraten Sie hinsichtlich der Auflagermöglichkeiten Ihrer zu wuchtenden Bauteile und fertigen für Ihre Anwendung das genau passende Luftlager. Sprechen Sie mit uns!

Beispiele für Bauteile zur präzisen Wuchtung in CAROBA®AirBearings Luftlagern und Luftlagerdornen:

Animation der Funktionsweise eines PMB Luftlagers "Individuell" für Rotoren
